一、Rectifierの紹介
整流管は、2つの電極を持つ装置で、単一の方向からしか電流を流すことができません。多くの使用は整流の機能を応用したものです。 通常の整流管、高速回復整流管、超高速回復整流管、ショットキー管とブリッジ整流器に分けることができる。
二、整流管の選択テクニック
1.回路電圧に応じて適切なlfsmとVrmを選択する
2. Vfはすばらしい
3.回路の必要に応じてTRRとパッケージを選択する。 |
| Part Number |
Vr MAX(V)
|
If (AV)
|
Ifsm(A)
|
Vf(V)
|
Ir(Ta=25℃)
|
Package
|

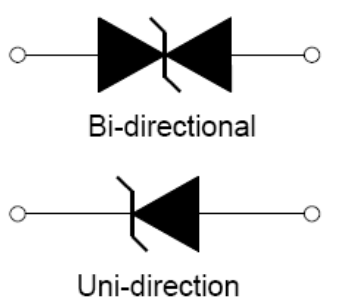

Inner Diagram | Data sheet |
|---|---|---|---|---|---|---|---|---|
| RB520S-40 | 40 | 1 | 0.55 | 10 | SOD-523 |
 |
||
| S-DSK34 | 40 | 3 | 80 | 0.55 | 0.5 | SOD-123FL |
 |
|
| MBR1045 | 45 | 10 | 150 | 0.78 | 0.008 | TO-252 |
 |
|
| S-S8M | 1000 | 8 | 200 | 1.1 | 10 | SMC |
 |
|
| S-SS16 | 60 | 1 | 40 | 0.7 | 0.5 | SMA |
 |
|
| SS210B | 100 | 2 | 50 | 0.85 | 0.5 | SMB |
 |
|
 |
||||||||
| S-SS14 | 40 | 1 | 40 | 0.55 | 0.5 | SMA |
 |
|
| LM10S26CAT | 26 | 100 | 300 | 1.8 | 1 | DO-218AB |
 |
|
| LM10S33CAT | 33 | 100 | 310 | 1.8 | 5 | DO-218AB |
 |
