TVS過渡電圧抑制ダイオード

一、テストタイトルTVSの紹介

過渡電圧抑制ダイオード、略称TVS。 TVS両極に逆過渡高エネルギー衝撃が加わった場合、1012 sの速度で両極間の高インピーダンスを低インピーダンスに変え、数キロワットに達するサージ電力を吸収し、両極間の電圧クランプを所定の値に位置させ、電子回路中の精密部品を各種サージパルスから効果的に保護することができる。

二、TVSの選定テクニック

1. TVSのVrwmは10%以上の被保護回路の最大直流または連続動作電圧、回路の定格標準電圧と「ハイエンド」マージンを高くすること。 Vrwmが低すぎると、デバイスがアバランシェに入ったり、逆方向リーク電流が大きすぎて回路の正常な動作に影響を及ぼす可能性があります。分電圧をシリアル接続し、分電流をパラレル接続する。

2.TVSのVcは被保護回路の破損電圧より小さいこと。

3.TVSの電力Pppは被保護回路内で発生する可能性のあるピークパルス電力より大きいこと。

4. TVSのIppは回路の過渡サージ電流より大きいこと。

5.データインターフェース回路の避雷保護には、低容量の半導体ESDを推奨します。

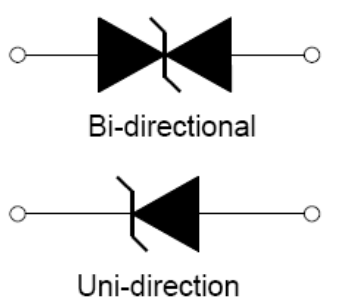

6.用途に応じてTVSの極性とパッケージ構造を選定する。交流回路はバイポーラTVSを選択するのが合理的である；多線保護は半導体ESDアレイを選択する方が有利である。

Part Number	Power(W) All - 174 200 400 600 1000 1500 2100 3000 3600 5000 6000 6600 8000 12000 15000 30000 Filter Reset	Vrwm(V) All 3.3 5 5.8 6 6.4 6.5 7 7.02 7.5 7.78 7.8 8 8.5 8.55 8.6 9 9.4 10 10.2 11 11.1 12 12.8 13 13.6 14 15 15.3 16 17 17.1 18 18.8 20 20.5 22 23.1 24 25.6 26 28 28.2 30 30.8 32 33 33.3 36 36.8 39 40 40.2 42 43 43.6 45 47.8 48 50 51 53 54 58 58.1 60 64 64.1 66 70 70.1 71 72 75 76 77.8 78 80 82.4 84 85 85.5 90 94 96 100 102 108 110 111 120 128 130 132 136 140 144 145 150 154 156 160 168 170 171 180 185 190 198 200 208 210 214 216 220 237 240 250 256 258 260 270 280 288 300 342 350 376 380 400 408 430 434 440 450 459 460 467 477 486 495 512 530 1600 Filter Reset	Vbr(V) All 10 10.4 10.5 11.1 11.4 12.2 12.3 12.4 13.3 14.3 14.4 15.2 15.6 16 16.7 17.1 17.8 18.9 19 20 20.9 22.2 22.8 24.4 25.7 26.7 27 28.5 28.9 31.1 31.28 31.4 31.9 32 33.2 33.3 33.5 34.2 34.4 35.5 100 100.5 105 107.2 111 113.9 114 120.6 122 124 133 134 137 143 144 147.4 152 155 158 160.8 162 167 167.6 171 174.3 178 178.7 179 180 187.7 189 189.9 190 200 201 201.1 209 211 221.2 223 224 231 233 237 241.3 246 250 268 268.1 277 279 279,00 282 285 288.2 289 290.4 301.6 311 312.8 318 321.7 332 335 36..7 4.1 4.22 4.6 6 6.4 6.45 6.5 6.67 6.7 7 7.1 7.13 7.2 7.22 7.37 7.78 7.79 7.8 7.98 8.3 8.33 8.65 8.7 8.89 8.9 9.21 9.4 9.44 9.5 9.83 36.7 36.9 37.1 40 40.2 40.6 40.9 43.6 44.4 44.7 46.9 47.8 48 48.5 50 50.3 53.2 53.3 53.6 56.7 57 58.9 60 60.3 64 64.4 64.6 64.8 66.7 67 71.1 71.3 71.5 72 73.7 77.8 77.9 78.2 79.3 80.4 83.3 83.8 85 86.5 86.7 87.1 88.8 93.8 94.4 95 380 391 401 418 440 447 456 485 492 503 503.5 513 522.5 560 570 Filter Reset	Vc(V) All 7.3 8.8 9.2 10.3 10.5 11.2 11.3 11.6 12 12.1 12.9 13.4 13.6 14.4 14.5 15.4 15.6 16.7 17 18.2 19..9 19.9 21.2 21.4 21.5 22 22.5 23.2 23.3 24.4 25.2 25.5 26 27 27.6 27.7 28 28.1 29.2 29.3 30.3 30.6 30.9 32.4 33.2 34.3 35.5 37.1 37.5 38 38.9 40.7 41.4 42.1 44 45.4 45.7 47.5 48.4 49.9 50 50.7 51.4 53.3 53.9 54.7 55.2 58 58.1 58.5 59.3 59.8 61.8 64.5 64.8 65.8 67.2 69.4 69.8 70.1 72 72.7 72.8 73 77 77.4 77.7 81.6 82.4 82.9 85 86.4 87.1 87.7 90 91.4 92 92.4 93.6 93.8 96.8 97.4 102 103 104 104.2 107 109 110 111.5 113 113.6 114 119.4 120 121 122 125 126 126.1 129 137 137.6 139.2 140 145.6 146 146.4 150 152 156 161.3 162 165 165.6 175.2 177 178.6 179 192.3 193 194.4 207 208.3 209 213 219 223.2 224 230 233.4 234 241.9 243 245 246 252.6 258.6 259 260 262 272.4 272.7 274 275 288.5 290 290.4 292 307 308 310 319.1 319.8 324 328 329.2 337 340 344 348.6 349.5 352.5 356 371.1 384.6 387 405 410 414 414.4 416 416.7 425 436.2 454.5 464 469.9 482 486 520 548 567 602 625 648 658 698 713 725 740 750 760 828 1600 Filter Reset	Ipp(A) All 0.5 0.53 0.54 0.55 0.57 0.6 0.61 0.7 0.75 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 5 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 6 6.1 6.2 6.3 6.4 6.5 6.6 6.8 6.9 7.1 7.2 7.3 7.5 7.6 7.8 7.9 8 8.2 8.3 8.4 8.5 8.6 8.7 8.8 8.9 9 9.1 9.3 9.4 9.5 9.7 10 10.1 10.2 10.3 10.4 10.7 10.9 11 11.3 11.5 11.6 11.8 11.9 12 12.2 12.3 12.4 13 13.2 13.3 13.4 13.6 13.7 13.8 14.1 14.3 14.4 14.5 14.6 14.7 14.8 14.9 15 15.4 15.5 16 16.1 16.3 16.4 16.5 16.7 16.9 17.2 17.3 17.5 17.7 17.9 18.1 18.2 18.4 18.5 18.6 18.8 19.3 19.4 19.5 19.7 19.9 20.1 20.4 20.5 20.6 20.7 21.4 21.6 21.7 21.8 21.9 22 22.1 22.5 22.6 22.7 23.1 23.2 23.3 23.5 23.8 24 24.2 24.6 24.8 25.3 25.5 25.7 25.8 25.9 26 26.3 26.5 26.7 27.1 27.2 27.5 27.8 27.9 28.2 28.3 28.8 29.1 29.4 30.1 30.2 30.6 30.9 31 31.6 32.1 32.9 33 33.1 33.2 33.3 33.5 33.9 34.2 34.3 34.4 35.3 35.6 35.7 36 36.2 36.3 36.4 36.5 37.3 38.5 38.6 38.8 39 39.1 39.3 39.7 40 40.7 41 41.3 41.4 41.7 42.1 42.3 42.8 43.1 43.2 43.5 44.1 44.3 44.8 45.2 45.5 46.3 46.5 46.6 47.3 48.2 48.6 49.1 49.6 50 50.3 50.4 51.4 51.6 51.7 52.3 52.4 53.1 53.5 53.6 54 54.2 54.4 54.5 55 55.4 56.3 57.2 57.5 57.7 58.3 58.4 58.9 59.6 60.7 61.5 62 62.4 63.8 64.1 64.7 65 65.2 65.9 66.1 66.7 68 68.2 68.8 69.5 69.8 70.5 70.8 71.3 72.1 72.4 72.5 73.6 74 75.4 75.8 77.1 77.5 77.6 78.5 79 80 80.1 82.4 82.5 83.4 84.5 85.3 86 86.1 88.2 88.3 89.3 89.8 90.8 92.6 93 93.6 93.8 93.9 95.1 96.2 97.1 97.4 101 101.8 102 102.3 102.7 103 103.3 103.5 103.7 104.2 108.7 109.1 109.7 110 110.1 110.3 111 112 113.6 114 115.3 115.4 116.3 118.8 119 119.7 122.4 123 123.8 124 124.1 125 128.5 129 129.3 130 132.8 132.9 134 134.4 136 136.4 137.7 138 139.5 140.8 141 144.9 145 145.4 145.6 145.7 147.1 148 150.1 150.8 151.2 152.2 154.3 155 156.8 157 161 163 164.8 165.3 167 169.7 170 171.2 172 172.2 172.91 176.2 176.5 181 181.2 182.1 185.9 186 186.05 190.1 192.3 193 194.3 194.8 198 202.8 203.7 204 204.9 205 205.6 206.54 207.4 208.3 212 215.5 216 216.1 216.3 220.6 225.14 225.3 226 229.5 232.6 233 239 239.1 246.9 247.93 250 251.3 252.0 252 252.5 253 253.8 258.2 263.2 264.32 267.9 269.1 270 270.5 275 275.2 276.1 277.5 280.4 281.4 284 284.5 285.04 288.5 291.3 294 294.1 294.2 297.8 307 308.48 309.9 317.9 324.7 325 326.1 328.2 330.4 331.7 332 338.03 343.2 347 347.2 356.3 363 367 367.6 367.7 370.37 371 385.6 387.6 388 395.3 407 410.96 411 416.7 417 422.5 434.78 440.2 446.4 446.5 448 461.54 463 485.4 485.5 488.7 512.8 513.7 515.4 543.5 544 554.3 576.9 600 603 614.8 Filter Reset	Ir@25°C(μA) All 0.05 0.5 1 2 2.5 5 10 15 20 25 30 35 50 80 100 150 200 250 300 400 500 800 1000 1500 2000 5000 Filter Reset	Package All 175 AK DO-15 DO-201 DO-214AA(SMB) DO-218AB DO-218AB 车用 DO-41 R6 R6 车用 R6车用 SMA SMB SMC SOD-123FL Filter Reset
SMCJ7.5A SMCJ7.5CA	1500	7.5	8.33	12.9	116.3	50	SMC
SMCJ8.0A SMCJ8.0CA	1500	8	8.89	13.6	110.3	30	SMC
SMCJ8.5A SMCJ8.5CA	1500	8.5	9.44	14.4	104.2	20	SMC
SMCJ9.0A SMCJ9.0CA	1500	9	10	15.4	97.4	10	SMC
SMCJ10A SMCJ10CA	1500	10	11.1	17	88.2	5	SMC
SMCJ11A SMCJ11CA	1500	11	12.2	18.2	82.4	2	SMC
SMCJ12A SMCJ12CA	1500	12	13.3	19.9	75.4	1	SMC
SMCJ13A SMCJ13CA	1500	13	14.4	21.5	69.8	1	SMC
SMCJ14A SMCJ14CA	1500	14	15.6	23.2	64.7	1	SMC
SMCJ15A SMCJ15CA	1500	15	16.7	24.4	61.5	1	SMC
SMCJ16A SMCJ16CA	1500	16	17.8	26	57.7	1	SMC
SMCJ17A SMCJ17CA	1500	17	18.9	27.6	54.4	1	SMC
SMCJ18A SMCJ18CA	1500	18	20	29.2	51.4	1	SMC
SMCJ20A SMCJ20CA	1500	20	22.2	32.4	46.3	1	SMC
SMCJ22A SMCJ22CA	1500	22	24.4	35.5	42.3	1	SMC
SMCJ24A SMCJ24CA	1500	24	26.7	38.9	38.6	1	SMC
SMCJ26A SMCJ26CA	1500	26	28.9	42.1	35.6	1	SMC
SMCJ28A SMCJ28CA	1500	28	31.1	45.4	33.1	1	SMC
SMCJ30A SMCJ30CA	1500	30	33.3	48.4	31	1	SMC
SMCJ33A SMCJ33CA	1500	33	36.7	53.3	28.2	1	SMC
SMCJ36A SMCJ36CA	1500	36	40	58.1	25.8	1	SMC
SMCJ40A SMCJ40CA	1500	40	44.4	64.5	23.3	1	SMC
SMCJ43A SMCJ43CA	1500	43	47.8	69.4	21.6	1	SMC
SMCJ45A SMCJ45CA	1500	45	50	72.7	20.6	1	SMC
SMCJ48A SMCJ48CA	1500	48	53.3	77.4	19.4	1	SMC
SMCJ51A SMCJ51CA	1500	51	56.7	82.4	18.2	1	SMC
SMCJ54A SMCJ54CA	1500	54	60	87.1	17.2	1	SMC
SMCJ58A SMCJ58CA	1500	58	64.4	93.6	16.1	1	SMC
SMCJ60A SMCJ60CA	1500	60	66.7	96.8	15.5	1	SMC
SMCJ64A SMCJ64CA	1500	64	71.1	103	14.6	1	SMC
