シグナルプロテクション
2.13 RJ45統合ネットワークトランスフォーマーを用いた雷保護ソリューション

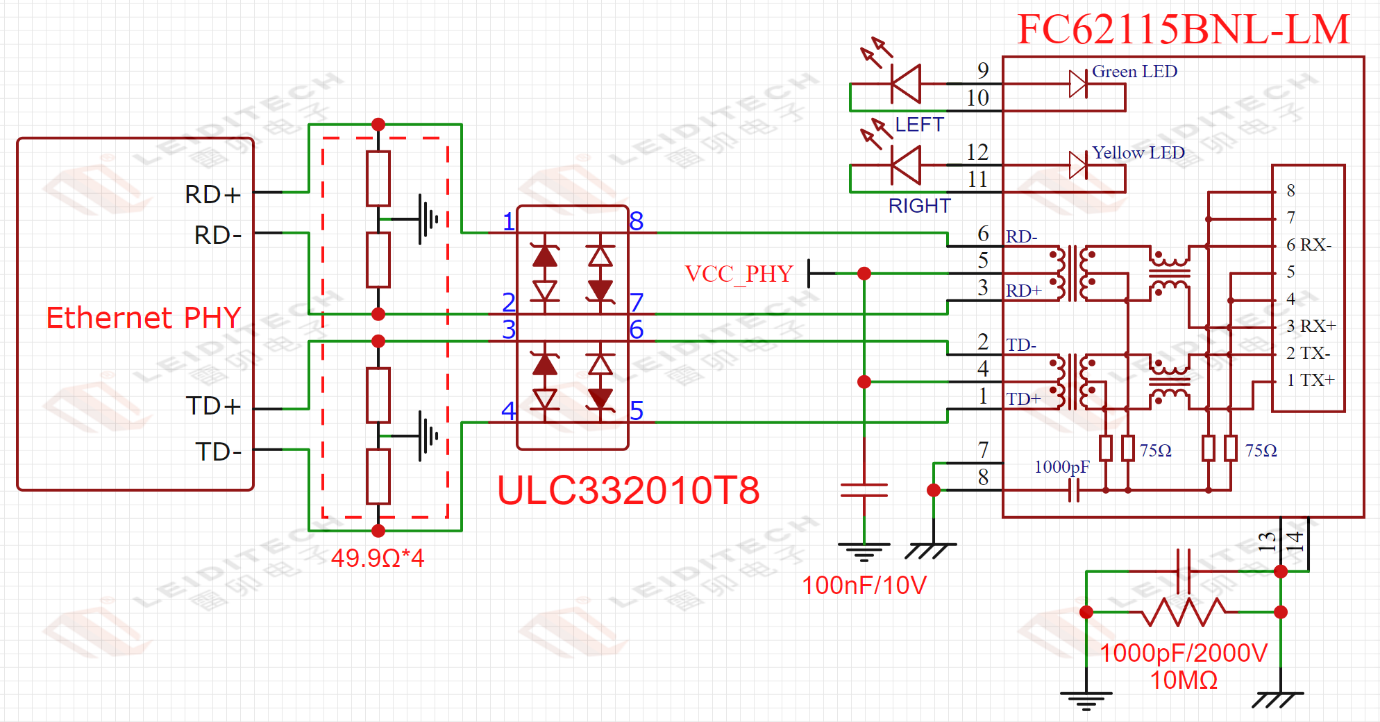

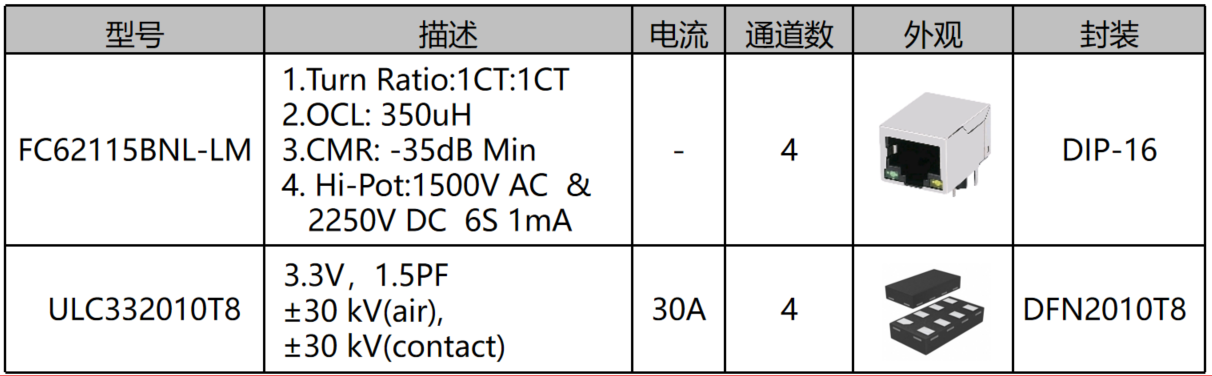

提案の利点:小型PCBレイアウトと静電サージ保護の両方のニーズに対応して、この提案はfc62115bnl-lmインテグレーションネットワーク変圧器インターフェースを選択して、ULC332010T8と組み合わせて、空間の効率的な利用を実現すると同時に、強力にゲート信号の完全性を保障することができます。この方案の防護性能は完全に国際標準の要求を満たします:iec61000-4-2レベル4等級を満たして、接触30kV、空気30kVの静電沖撃に耐えることができます;iec61000-4-5規格に準拠し、8/20μs波形、20 aのサージにも対応し、厳しい環境下での安定した動作を実現します。
