2.10.1 POE室外防雷6 KV保護方案

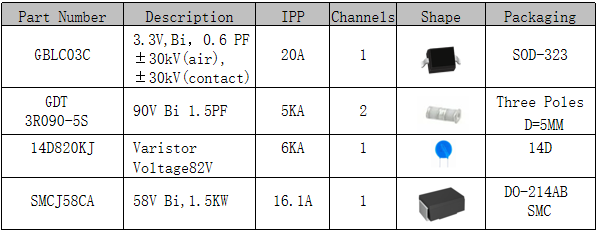

ソリューションの利点:屋外POEネットワークポートサージ保護のために設計されたこのソリューションは,信頼性の高い操作を保証する二次保護を採用します.高温で信号の完全性を保証し,30kVの接触放電と30kVの空気放電で,IEC61000-4-2,レベル4規格を満たします.IEC61000-4-5標準テスト:10/700μs、40Ω、6kV、±5回。このソリューションは,高温伝送が無損であることを保証します.

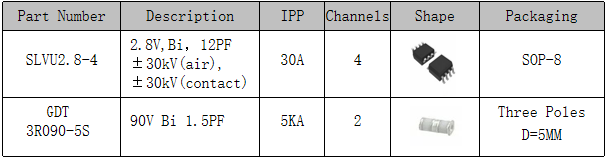

ソリューションの利点:48V電圧を整正した後,このソリューションは出力でDCからDCコンバータを保護するために1つの高電力TVS (トランジェント電圧抑圧器) LM1K58CCのみを使用し,ソリューション1からMOV (金属酸化物バリスター) とインダクターL1の必要性を排除し,スペースとコストを節約します.
