15.1 携帯電話の速い充電PD/TYPE-Cインターフェース保護

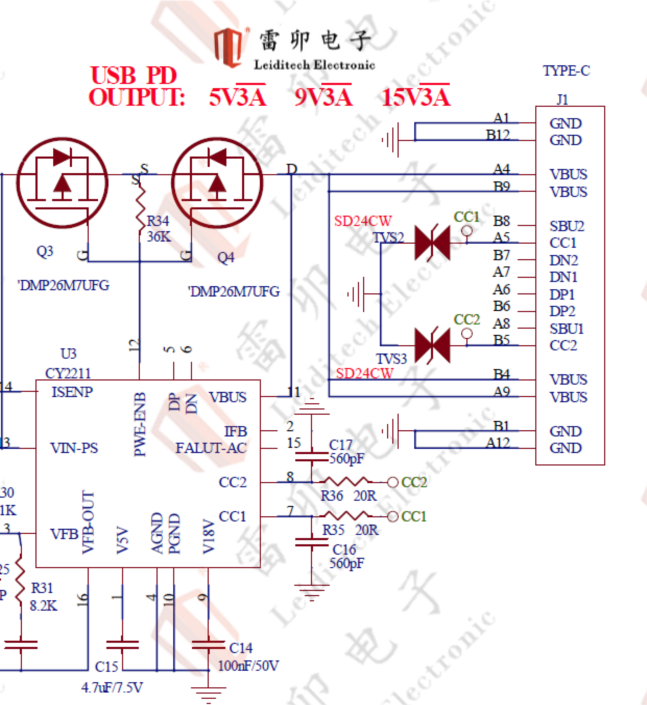

PDの全名はUSB電源配達仕様と呼ばれ、USB標準化組織によって導入された高速充電標準です。このソリューションは,プラグ静電とサージを効果的に保護するためにLeiditech SD24CW (パッケージSOD-323 24V) を採用し,多くのケースで成熟して適用されています.
（USB PDの速い充電15W 27W 45W）1. VBUSは携帯電話のための電源を充電し、供給します。
2.CC1/CC2は構成チャンネルです。
CC1/CC2ピンの主な機能:
A. データラインの接続を検出し,データラインの前部と後部の插入を区別し,マスターとスレーブデバイスを区別します.
B. VBUSを設定（USB TYPE_CとUSB Power Deliveryの2つのモードがあります）
C. オーディオアクセサリーなどの他のモードを設定するとき
--------------------------------------------------
TX1/RX1 TX2/RX2 D+D-ピンはいくつかのソリューションで使用されます。
TX1/RX1 TX2/RX2はUSB3.1データ伝送であり、現在はType-c携帯電話で使用されているのは1つしかありません。
D+D-はUSB2.0データ伝送信号です

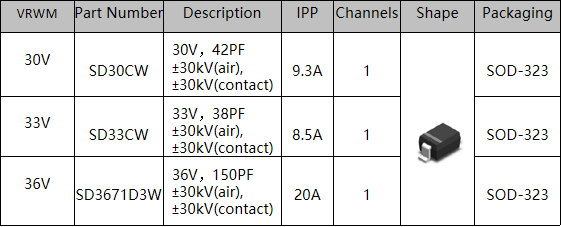

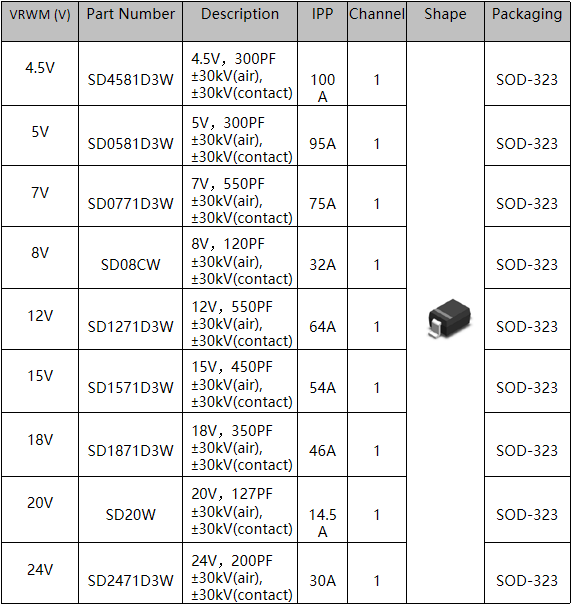

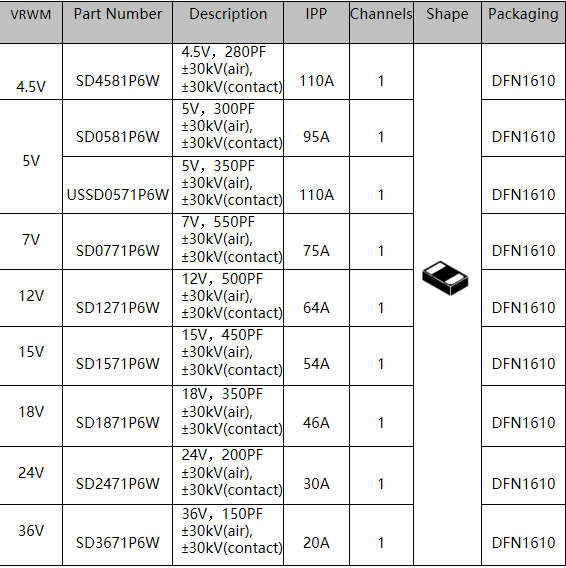

より高電流静電サージ保護および小さなパッケージESDについては次の表を参照してください:
