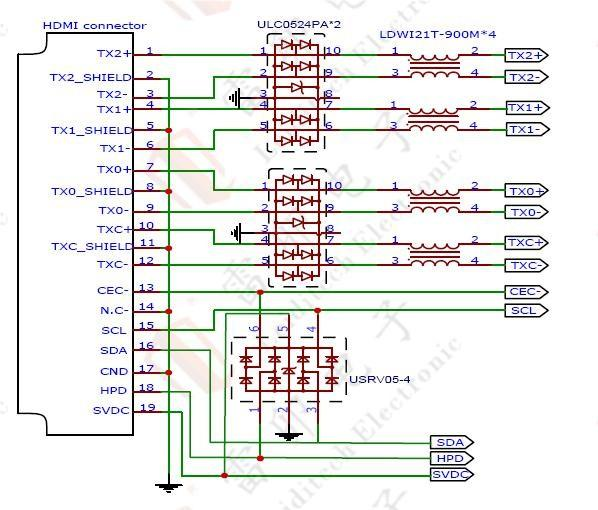

6.1 HDMI 2.0静電保護方案
方案の利点：HDMI 2.0本方案は多重集積デバイス保護を採用し、空間を節約でき、信号の完全性を保証でき、フィルタ除去できる
雑音、IEC 61000-4-2（レベル4）、接触放電25 kV、空気放電30 kVを満たす。
