雷卯推薦モータ-制御盤回路の保護方案及び保護部品

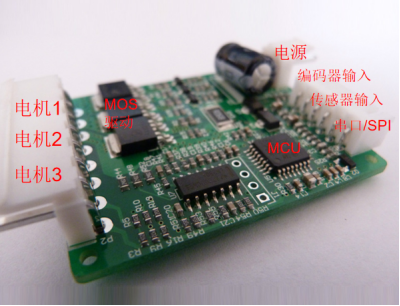

一、モータ制御板の回路構成

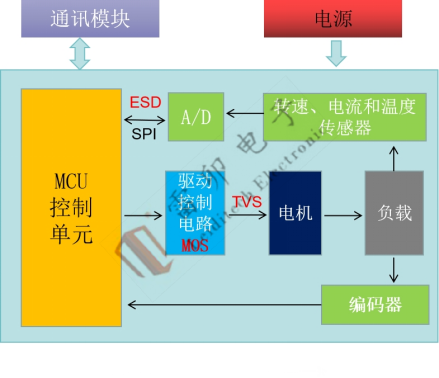

モータ制御ボードは通常、電源、マイクロコントローラ、ドライバ、センサ、通信インタフェース、保護回路などの主要な構成部分から構成される：

1. 電源モジュール：モータ制御回路に必要な電源電圧と電流を提供する。一般に、モータ制御回路の安定した電力供給を確保するために、整流回路、フィルタ回路、および定電圧回路が含まれる。

2.マイクロコントローラ（MCU）：モータ制御アルゴリズムの実行、センサデータの読み取り、適切な制御信号の生成を担当する。MCUはモーター制御ボードの脳であり、その内部にはプロセッサー、メモリ、さまざまなインタフェースが含まれている。

3.ドライバモジュール：モータを駆動するために使用される。ドライバモジュールは、DCモータ、ステッピングモータ、交流モータなどの特定のモータタイプに応じて、異なる駆動技術と回路設計を採用することができます。一般的なドライバモジュールには、モータ駆動チップ、電力増幅器、MOSFET駆動などが含まれる。

4.センサインタフェースモジュール：位置センサ、速度センサ、温度センサなどの各種センサを接続し、モータの運転に関するリアルタイムフィードバック情報を取得する。

5. 通信インタフェースモジュール：シリアル通信インタフェース（UART、SPI、I 2 Cなど）、イーサネットインタフェースまたはワイヤレス通信インタフェース（Wi-Fi、Bluetoothなど）などの外部システムと通信するために使用されます。これらのインタフェースは、外部コマンドを受信したり、状態情報や診断データを送信したりするために使用できます。

6.保護回路：過負荷保護、短絡保護、過電圧保護などを含み、モータと制御板を意外な故障や異常な状況から保護する。

モーター制御ボードの具体的な設計は、アプリケーションシーン、モータータイプ、機能のニーズによって異なります。モータ制御盤を設計する際には、具体的な要求に応じて適切なコンポーネントと回路設計を選択し、モータが安全で安定的に動作し、必要な制御性能を満たすことを確保する必要がある。

二.モータ制御ボードの回路に必要な保護

モータ制御システムで一般的に使用される保護要素には、次のものがあります。

1.ヒューズ（Fuse）：過負荷保護用。ヒューズは電流保護装置であり、回路中の電流が定格値を超えると、ヒューズは回路を切断し、電流が大きすぎて設備の損傷や火災などの危険を防止する。

2.電流センサ（Current Sensor）：モータ電流を監視するために使用する。電流センサを取り付けることで、モータの動作電流をリアルタイムで検出し、設定した閾値と比較して過負荷や短絡などの異常があるかどうかを判断し、保護動作をトリガすることができる。

3.温度センサ（Temperature Sensor）：モータまたはモータコントローラの温度を監視するために使用する。高温になるとモーターが過熱し、破損したり発火したりする可能性があります。温度センサは温度変化を監視し、設定温度閾値を超えたときに警報を発するか、保護機構をトリガすることができる。

4.オーバーボルテージプロテクタ（Overvoltage Protector）：電源のオーバーボルテージによるモータ制御回路の損傷を防止するために使用される。電源電圧が設定された上限を超えると、過電圧プロテクタは速やかに回路を遮断し、モータや関連機器を保護します。

5.過渡電圧抑制器（Transient Voltage Suppressor、TVS）：突発電圧ピークに抵抗するために使用される。モータの起動、停止、または誘導結合などの原因により、過渡電圧が高すぎる場合があり、TVSは制御可能な低インピーダンス経路を提供し、高すぎる過渡電圧を地面に導き、回路を保護することができる。

6.各種インタフェース静電気サージ保護ESD/TVS

実際の用途では、制御ボードは、モータインタフェース、エンコーダフィードバックインタフェース、センサフィードバックインタフェース、シリアルポート通信、または無線モジュール通信など、さまざまなインタフェースを外部に接続しています。これらのインターフェース挿抜はサージが壊れやすいため、静電気サージ保護が必要です。

以上が一般的なモータ制御システムで使用される保護です。特定の用途のニーズや回路設計に応じて、モータやコントローラの安全で信頼性の高い動作を保証するために、他のタイプの保護要素を採用することもあります。モータ制御システムを設計する際には、これらの保護要素を合理的に選択して構成し、特定の動作環境や回路要件に対応できるようにする必要があります。

三.応用シーン：

日常生活におけるモータ制御盤の応用は非常に広い。一般的な分野を次に示します。

1.家庭電器：モータ制御板は洗濯機、エアコン、冷蔵庫、テレビなどの家庭電器に広く応用されている。これらは、モータの起動、速度調整、およびさまざまな機能操作を制御するために使用されます。

2.自動車工業：モータ制御盤は自動車業界において重要な役割を果たしている。これらは、エンジン制御モジュール、電動窓、シート調整、ファン、空調制御などを含む車両内の複数の電動部品を制御するために使用される。

3.工業自動化：工業生産と自動化制御の分野で、モータ制御ボードは広く応用されている。これらは、工作機械、コンベヤベルト、ロボットアーム、自動生産ラインなどの各種機械設備を制御するために使用されます。

4.電動工具：電動工具、例えば電気ドリル、砥石機、芝刈り機などはすべてモータ制御板を使用してモータの回転速度と操作モードを制御し、より高い効率と利便性を提供する。

5.医療設備：モータ制御板は医療設備にも広く応用されている。例えば、医療用注射器、血液分析器、手術器具などは正確な制御と操作を実現するためにモータ制御板を必要とする。

以上の分野のほか、航空宇宙、ロボット技術、エネルギー管理など多くの分野でモーター制御ボードが役割を果たしている。これらは、効率的で正確で信頼性の高いモーター制御を提供し、私たちの生活をより便利で快適にします。

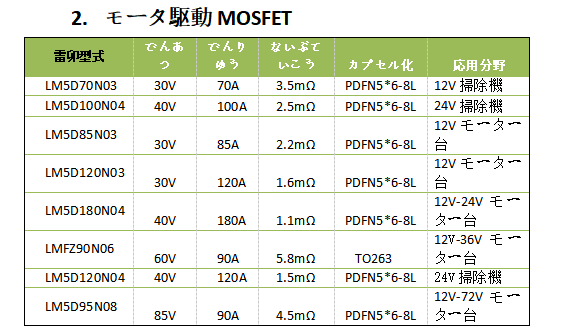

四.上海雷卯電子がモータ制御板に提供する保護方案

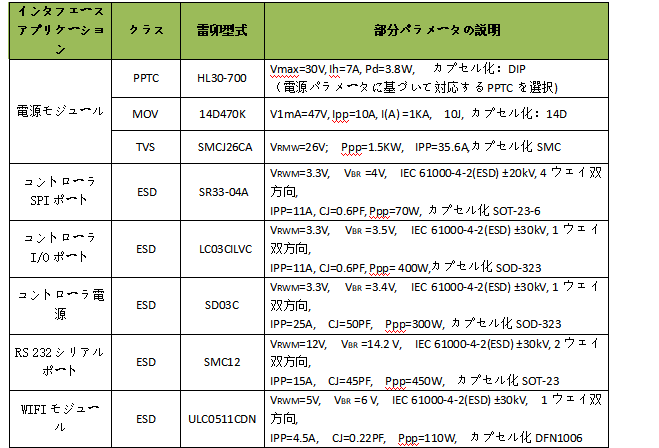

1.TVS/ESD/PPTC/MOV推奨
