雷卯自動車充電杭について
雷卯炭化ケイ素SICの新エネルギー自動車用充電杭方案

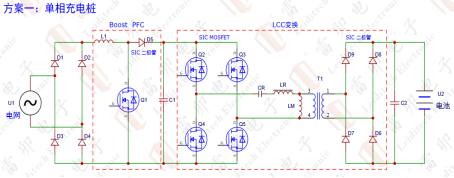

たんそうじゅうでんぐい

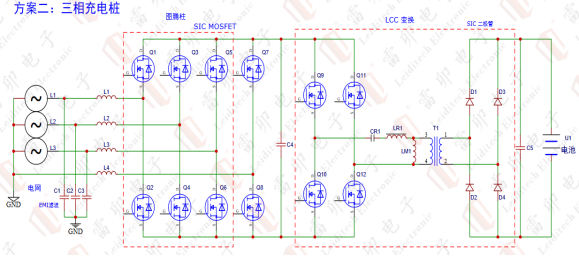

さんそうじゅうでんぐい

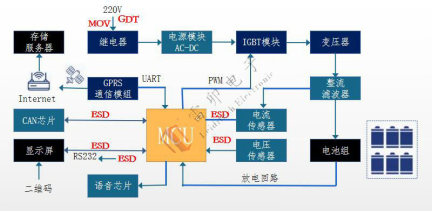

充電杭は、一般に、バッテリパック、電源部、MCU部、通信部、および記憶表示部から構成される。
QRコードをスキャンすることで、対応する充電方式、充電時間などの操作を行うことができます。GPRS通信モジュールはUARTを介してMCUと通信し、データのアップロードを実現する。ディスプレイには充電量、料金、充電時間などのデータが表示されます。音声モジュールは、ユーザに充電状況を提示することができる。
電気自動車の充電には、高出力、高直流電力、大容量、高圧電池の急速充電、高信頼性、高効率、最少の発熱量が必要であるため、損失が小さく、速度が速く、高出力デバイスが必要である。雷卯炭化ケイ素SICダイオードとSIC MOSFETは充電杭の重要な回路PFCとフルブリッジLLCに応用でき、力率を改善し、システムの効率と信頼性を高める。
雷卯SICダイオードは逆回復時間が速く、高耐圧、極低スイッチング損失である。雷卯SIC MOSFETスイッチの切り替え速度が速く、高耐圧大電流、高効率、高電力密度、モジュールの体積が小さくて軽く、コストがもっと低いことができる。
雷卯は炭化ケイ素SICと防雷静電気素子を推薦し、新エネルギー自動車の充電杭に使用できる：
|
分類 |
ブランド |
製品の説明 |
|
ESDダイオード |
Leiditech (らい卯電子） |
CANチップ用：SMC24 カプセル化SOT-23ぎゃくどうさピークでんあつ24V，リーク電流0.5ua |
|
ESDダイオード |
Leiditech (らい卯電子） |
RS232用：SMC15 カプセル化 SOT-23ぎゃくどうさピークでんあつ15V，リーク電流0.5ua |
|
ESDダイオード |
Leiditech (らい卯電子） |
センサ：LC24CI カプセル化SOD-323 ぎゃくどうさピークでんあつ24V，リーク電流1ua
|
|
ESDダイオード |
Leiditech (らい卯電子） |
SIMカード静電気防止用：SRV05-4カプセル化SOT-26 ぎゃくどうさピークでんあつ5V，リーク電流1ua
|
|
ESDダイオード |
Leiditech (らい卯電子） |
メッシュ口静電気防止用： LC3311CCW カプセル化SOD-323 ぎゃくどうさピークでんあつ3.3V，リーク電流0.5ua SLVU2.8-4カプセル化SOP-08 ぎゃくどうさピークでんあつ2.8V，リーク電流1ua |
|
ESDダイオード |
Leiditech (らい卯電子） |
ディスプレイの静電気防止用：ULC0524Pカプセル化DFN2510P10 ぎゃくどうさピークでんあつ5V，リーク電流0.5ua |
|
GDT/MOV |
Leiditech (らい卯電子） |
220Vでんげんぼうらい: 2R600-8L ちょくりゅうだんかでんあつ600V 最大浪涌10KA 20D561KJ かんあつでんあつ 504-616V リーク電流≤20ua
|
|
SBD |
Leiditech (らい卯電子） |
LMSC10065H:TO-220-2L SIC SBD 650V/10A |
|
SBD |
Leiditech (らい卯電子） |
LMSC20065H:TO-220-2L SIC SBD 650V/20A |
|
MOS |
Leiditech (らい卯電子） |
LMSC20065H:TO-247-3L SIC MOS 1200V/40mΩ |
|
MOS |
Leiditech (らい卯電子） |
LMSC20065H:TO-247-3L SIC MOS 1200V/25mΩ |
雷卯は各種インタフェースの静電気落雷保護方案を提供することができ、お客様のために電磁互換性問題を解決し、より多くの保護方案を解決することができます。微信検索ウィジェット「EMC電磁互換コミュニティ」へようこそ胡工18016225001へ
