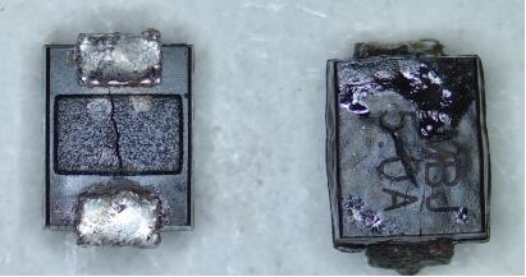

回路上のTVSがよく損傷する現象と原因はどれらがありますか

TVS（Transient Voltage Suppressor）は、過電圧衝撃から回路を保護するための素子である。ほとんどの電子デバイスでは、回路保護のためにTVSが必要になります。

回路内でTVSが破損することが多い場合は、次のような原因が考えられます。

1.過電流：回路中の過電流が発生した場合、長期にわたって過負荷状態にある回路はTVSの損傷を招く可能性がある。破損の原因になります。過電流は短絡、過負荷、その他の障害に起因する可能性があります。

2.過電圧：TVSの作用は過電圧を吸収し、そして過電圧をアース線に移し、他の電子部品を損傷から保護することである。TVSには最大動作電圧があり、回路中の過渡電圧がTVSの定格電圧範囲を超えると、TVSが故障することがあります。これは、電力供給の突発的な過電圧、稲妻が線路に衝突したり、ホットスワップなどの他の電源問題に起因する可能性があります。

3.温度問題：高すぎる温度はTVSの損傷を招く可能性がある。回路の放熱不良や環境温度が高すぎると、TVSは効率的に熱を放出できず、過熱して破損する可能性があります。

4.低品質TVS：低品質のTVS素子には、材料不良、溶接問題、または製造過程における他の問題などの製造欠陥があり、これらの問題により破損する可能性がある。

5.電圧が定格時間を超えて持続する：TVSは通常、電圧突然変異と過渡過電圧に迅速に応答することができるが、電圧の持続時間が長く、TVSの耐性範囲を超えていると、損傷を招く可能性もある。

6.選択パラメータが適切ではありません：破損しやすい可能性があります。適切なTVS素子の選択は回路の安定性と保護作用にとって非常に重要である。

7.電磁干渉：強電磁場または電磁パルスはTVSに干渉し、それが耐えられる範囲を超えて、損傷を引き起こす可能性がある。

これらの問題を解決する方法には、次のものがあります。

1.回路設計が合理的であることを確保し、設計段階で回路の電力需要、過渡電圧特性と環境条件をよく考慮し、適切なTVS素子を選択し、実際の需要に基づいて定格電圧と電力範囲を選択する。

2.適切な取り付け方法と絶縁措置を用いて、温度と電圧の影響を下げ、TVSが効果的に熱を放出できることを確保する。

3.低品質製品を避けるために、信頼性の高いTVS素子を使用する。

4.過電圧衝撃を分散するためのヒューズやヒューズなどの他の保護策の使用を検討する。

5.回路とTVSの動作状態を定期的に検査し、正常に動作することを確保する。問題が見つかったら、損傷したTVSを速やかに交換します。

電磁干渉が存在する可能性のある環境では、適切な遮蔽と隔離措置をとる。

要するに、合理的な設計と使用により、TVSの損傷リスクを最大限に低減し、回路の安定性と信頼性を高めることができる。
