上海雷卯TVS過渡電圧抑制管----SMA/SMB/SMCパッケージは多種の電力を実現できる

1.TVSとは

TVSはTransient Voltage Suppressor（過渡電圧抑制器）の略である。TVSダイオードは、電圧突然変異から電子部品を保護するための保護素子である。TVSダイオードの動作原理はその順方向動作範囲内に普通のダイオードの性質を持っているが、逆方向電圧がその定格逆方向電圧を超えると、電圧は急速に増加し、10のマイナス12乗秒オーダーの速度で、その両極間の高インピーダンスを低インピーダンスに変え、数キロワットのサージ電力を吸収し、両極間の電圧クランプを所定値に位置させ、電子回路中の精密部品を効果的に保護し、各種サージパルスの損傷から保護する。過電圧が消失すると、TVSダイオードが自動的に復帰します。

2.TVSが持つ特徴

1）応答速度が速い：過渡的抑制ダイオードの応答速度は非常に速く、nsレベルの時間内に電圧変化に応答でき、保護できる

回路は過渡電圧、電磁干渉などの損傷から保護される。

2）逆電圧が高い：通常は数百ボルトの電圧に耐えることができ、高電圧の損傷から回路を保護することができる。

3）効果的に過渡電圧を抑制する：過渡抑制ダイオードは過渡電圧を効果的に抑制でき、保護回路に入らないようにする。

4）体積が小さく、電力密度が大きい：過渡抑制ダイオードは通常他の保護素子より体積が小さく、電力密度が大きく、小型設備で

で有効な保護を提供

5）長寿命：過渡抑制ダイオードの使用寿命が長く、その性能に影響を与えずに複数回の高出力過渡電圧の衝撃に耐えることができる。

6）環境保護：他の保護素子と比べて、過渡抑制ダイオードは可燃物がなく、有毒ガスが放出されていないなどの原因で、より

優れた環境性能。

7）また、過渡電力が大きく、漏れ電流が低く、破壊電圧偏差が小さく、クランプ電圧が制御しやすいなどの特徴がある。

以上より、TVSダイオードは応答速度が速く、体積が小さく、保護効果がよく、信頼性が高いなどの利点があり、電子部品を保護する理想的な素子の一つである。

3.TVS応用分野

TVS過渡抑制ダイオードは各種電子機器の保護分野に広く応用されてもよく、以下はいくつかの一般的な応用分野である：

1）電子機器保護：TVS過渡抑制ダイオードはテレビ、コンピュータ、携帯電話、音響などの各種電子機器を過渡電圧変動の損傷から保護するために使用できる。

2）電源回路保護：TVS過渡抑制ダイオードは電源回路を過渡電圧、雷などの影響から保護するために使用できる。

3）通信ネットワーク保護：TVS過渡抑制ダイオードはスイッチ、ルータなどの通信装置を電磁干渉や雷などの影響から保護するために使用できる。

4）自動車の電子保護：TVS過渡抑制ダイオードは自動車の電子機器、例えばエンジンコントローラ、車載音響などを電圧サージ、電磁妨害などの要素から保護することができる。

5）航空宇宙分野：TVS過渡抑制ダイオードは航空宇宙電子機器を電磁干渉の破壊から保護するために使用できる。

以上より、TVS過渡抑制ダイオードは各種電子機器の保護分野に広く応用でき、その主な役割は電圧サージ、過渡電圧、電磁干渉などの要素から電子機器を保護することである。

4.上海雷卯電子SMA/SMB/SMCパッケージTVSパワー

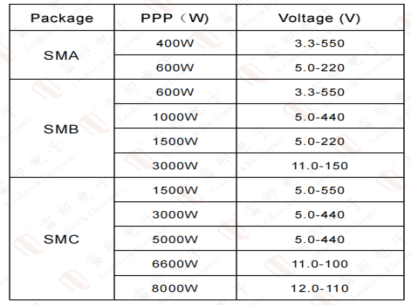

上海雷卯電子SMA、SMB、SMCパッケージTVSシリーズは以下の表のように多くの電力と電圧範囲を選択に供することができる

5.TVS同じ電力でパッケージを選択する方法

電力が同じ場合、TVS過渡抑制ダイオードのパッケージサイズを選択するには、次の要素を考慮する必要があります。

1）最大パルス電流：選択パッケージが大きい場合、TVS過渡抑制ダイオードに耐えられる最大パルス電流を考慮する必要があり、必要な電流に耐えられるようにサイズを選択して適切に確保する必要がある。

2）電圧レベル：TVS過渡抑制ダイオードに必要な逆電圧に応じてパッケージサイズを選択する必要がある。

3）放熱能力：パッケージを選択する際、TVSのダイオード放熱を過渡的に抑制する問題も考慮する必要がある。環境温度が高く、または必要とされる電力が大きい場合は、TVSがダイオードの安定した動作を過渡的に抑制するために、良好な放熱性能を持つパッケージを選択する必要があります。

4）設計空間：異なるパッケージサイズは異なる回路基板空間要求に対応し、実際の状況に応じて選択する必要がある。

要するに、電力が同じ場合、TVS過渡抑制ダイオードのパッケージサイズを選択するには、最大パルス電流、電圧レベル、放熱能力、回路基板設計空間などの要素に基づいて総合的に考慮する必要がある。

以下は雷卯の代表的な型番で参考に供する：

SMAパッケージ：

SMAJ3.3CALIR,SMAJ24CA,SMAJ36CA,SMAJ550CA,6AJ5.0CA,6AJ24CA,6AJ36CA,6AJ220CA,

SMBパッケージ：SMBJ 3.3 CA、SMBJ 24 CA、SMBJ 36 CA、SMBJ 550 CA、10 BJ 5.0 CA、10 BJ 24 CA、10 BJ 36 CA、10 BJ 440 CA、SMB 15 J 5.0 CA、SMB 15 J 24 CA、SMB 15 J 36 CA、SMB 15 J 220 CA、SMB 30 J 11 CA、SMB 30 J 24 CA、SMB 30 J 36 CA、SMB 30 J 150 CA、

SMCパッケージ：SMCJ 5.0 CA、SMCJ 24 CA、SMCJ 36 CA、SMCJ 550 CA、SMDJ 5.0 CA、SMDJ 24 CA、SMDJ 36 CA、SMDJ 440 CA、5.0 SMDJ 5.0 CA、5.0 SMDJ 24 CA、5.0 SMDJ 36 CA、5.0 SMDJ 440 CA、6.6 SMDJ 11 CA、6.6 SMDJ 24 CA、6.6 SMDJ 36 CA、6.6 SMDJ 100 CA、8.0 SMDJ 12 CA、8.0 SMDJ 24 CA、8.0 SMDJ 36 CA、8.0 SMDJ 110 CA

上海雷卯ブランドLeiditechは、各種インタフェースの静電気落雷保護方案を提供することができ、お客様のために電磁互換性問題を解決し、より多くの保護方案を解決することができます。微信検索ウィジェット「EMC電磁互換コミュニティ」へようこそ胡工18016225001へ連絡してください
