NFCデバイスインタフェースESD静電気防止の新方案

一、NFCデバイスとは

NFC（Near Field Communication）デバイスは、近距離無線通信とデータ交換を実現する無線通信技術です。無線周波数識別技術（RFID）とインターネット技術に基づいて、無線電波を用いて装置間で情報を伝送する。

NFCデバイスは、通常、NFCタグまたはデバイス上の情報を読み書きするリーダ／ライタと、もう1つは、NFCタグまたはデバイスであり、情報を格納して送信します。例えば、携帯電話はNFCリーダ／ライタとして機能することができ、NFCタグは、携帯電話で情報を読み取り、書き込むことができる情報が書かれた普通の紙切れであってもよい。

NFC技術は、モバイル決済、公共交通、スマートホーム、チケットサービスなど、日常生活に広く応用されている。ユーザーは、NFCデバイスを使用して商品やサービスの支払い、公共交通機関や文化施設へのアクセス、家庭電化製品の制御、チケット情報の取得などを行うことができます。また、NFCテクノロジーは、プロモーション活動やカスタマーサービスの提供など、企業にとってより多くのビジネスチャンスを提供しています。

要するに、NFCデバイスは便利で迅速な無線通信技術であり、ユーザーにより便利な生活体験を提供し、企業により多くのビジネスチャンスを提供することができる。

二、NFCデバイスの静電気防止の必要性

近接場通信（NFC）デバイスインタフェースの静電気防止は非常に重要です。静電気はデバイスの性能に悪影響を与え、デバイスの損傷を引き起こす可能性があるからです。NFCデバイスインタフェースでは、デバイスの金属部品に電荷が蓄積され、インタフェースの周囲に電界が発生する可能性があります。静電気が適切に処理されないと、デバイスに損害を与える可能性があります。

三、NFCデバイスインタフェース静電気防止方案

次の方法は、NFCデバイスインタフェースに静電気が影響するのを防ぐ一般的な方法です。

金属シールドカバーを使用し、静電キャンセラを使用し、インタフェースを使用して静電防止装置を使用し、現在では静電防止装置ESDを使用することが最も有効で、性価比が高い方案であり、18 V以上の静電防止保護装置を提供する必要がある。上海雷卯は次のシリーズのデバイスに板級の設計案を提供した。

NXP NTAG 21 xシリーズ

NXP MIFARE Classicシリーズ

NXP MIFARE DESFireシリーズ

NXP MIFARE Ultralightシリーズ

Sony FeliCaシリーズ

STMicroelectronics ST 25シリーズ

Infineon SLEシリーズ

Broadcom BCM 2079 xシリーズ

Samsung TecTilesシリーズ

AMS AS 395 xシリーズ

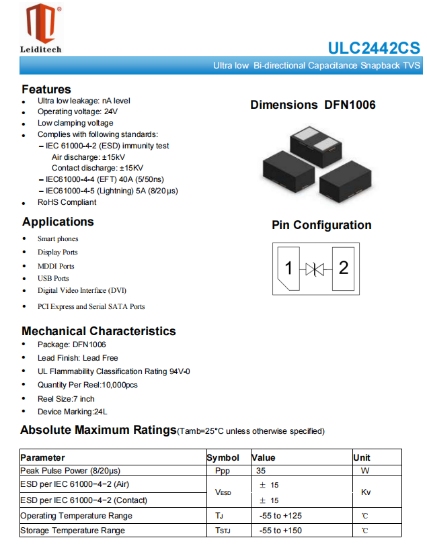

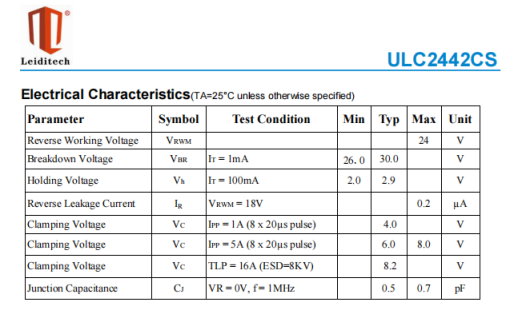

本論文では、これらのチップを保護する上海雷卯の大回覧ESDデバイスULC 2421 CSとULC 2442 CSを携帯電話、腕時計、手環などの小型デバイスに使用することを検討した。

四、回路静電気防止フライバック技術（snap-back）とは

Snap−back技術は、静電放電（ESD）から電子機器を保護するための一般的な電子回路技術である。ESDは電位の異なる2つの物体の間に高電圧放電を発生し、電子部品を損傷する可能性がある。Snap−back技術は、負の抵抗領域を有する半導体構造を用いて回路を保護する。

ESDイベントが発生すると、Snap−backデバイスは大電流をトリガして吸収し、デバイスの電圧が著しく低下する。この電圧降下は、ESDがデバイスを損傷し、制限することによって散逸できるエネルギーを防止するのに役立つ。ESDイベント後、Snap-backデバイスは自動的に正常な状態に戻り、回路を正常な動作に戻します。

Snap−back技術は通常、ダイオード、トランジスタ、集積回路（IC）を含む様々な電子部品に使用される。ESDを効果的に保護する方法であり、広く応用されている電子回路の信頼性を確保することができる。

五、回路静電気防止フライバック技術の利点

Snap-backテクノロジーには、次のような利点があります。

高信頼性：Snap-back技術はESD損傷から電子部品を効果的に保護し、それによって回路の信頼性と安定性を高めることができる。

高速応答：Snap-back技術はミリ秒レベルでESDイベントに応答でき、瞬間的な高電圧から回路を保護する。

自動回復：ESDイベントが過ぎれば、Snap-backデバイスは自動的に正常な状態に戻り、回路を正常な動作に戻すことができる。

低消費電力：Snap-back技術は、あまり電力を消費することなくESD干渉から回路を保護することができる。

低コスト：Snap-back技術は標準的な半導体プロセスを用いて製造することができ、そのコストを相対的に低くすることができる。

要するに、Snap-back技術は効率的で信頼性があり、経済的で実用的なESD保護技術であり、様々な電子機器や応用シーンに適している。

まとめ

電子製品のインタフェース保護には過電圧保護デバイスが必要であり、多くのエンジニアは保護デバイスを使用することを意識しているが、型式選択が適切でないか、ESD回路PCB設計原則に従っていないため、製品静電テストまたはEMCテストが不合格になり、製品が何度も検証テストを行い、人力財力を浪費し、製品の発売が遅延することが常に発生したり、過度に設計したりして、コスト圧力をもたらしている。

雷卯電子専門はお客様に電磁互換性のあるEMCの設計サービスを提供し、実験室を提供して底を探る無料テストを行い、お客様が効率的で、本を制御して設計を容易に完成し、より多くのお客様がEMCのプロジェクトを迅速に通過し、製品の信頼性を高めるために尽力することを望んでいる。

上海雷卯電子電磁互換実験室は、無料テストを提供し、周辺静電保護参考回路を提供する。
