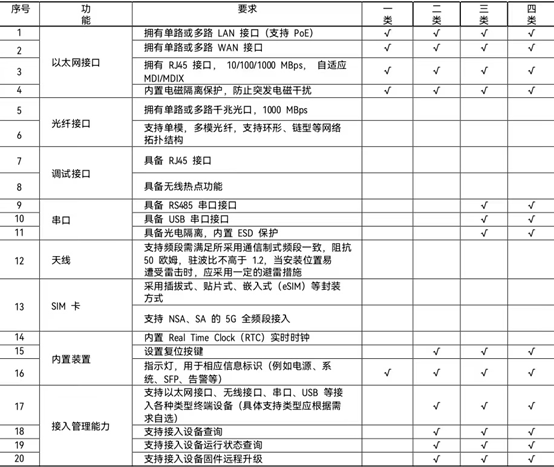

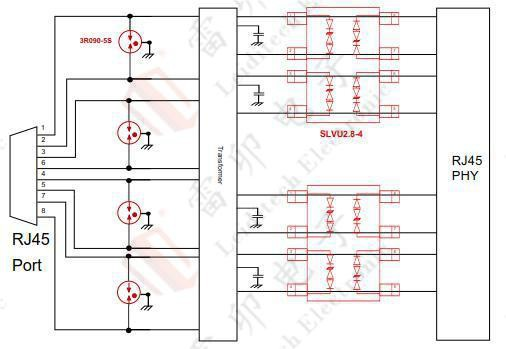

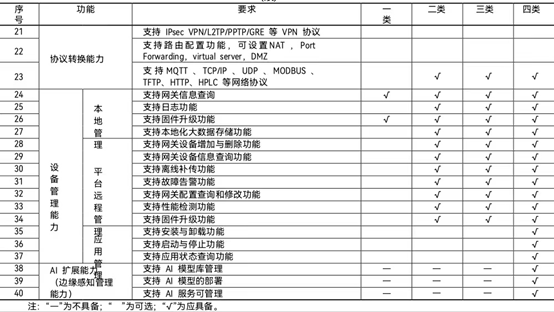

上海レイシン推奨モデル:SLVU2.8-4(2.8V、双方向、2 PF SOP-08パッケージ)GDT 3R090-5S(90V双方向1.5PF、三極直径5MM)インテリジェント ゲートウェイは、環境とシステムの完全なセキュリティ条件下で、南向きアクセスと北アクセス機能、および管理アプリケーションを介して追加のサービスを取得または提供するためのインターフェイスを開く能力を持っている必要があります。 関連するインターフェイスと機能の要件は、次の表の要件を満たす必要があります。

ギガビットネットワークの分離された雷保護上海雷は、次の保護スキームをお勧めします

スキームの利点:屋外1000Mメッシュサージ保護のために、このスキームは、IEC61000-4-2、クラス4、接触放電30kV、空気放電30kVを満たすために、信号の高温整合性を確保するために、二次保護、信頼性の高い動作を採用しています。 IEC61000-4-5 10/700μs、40Ω、6kV、±5回、このスキームは、高温伝送はパケットをドロップしません。

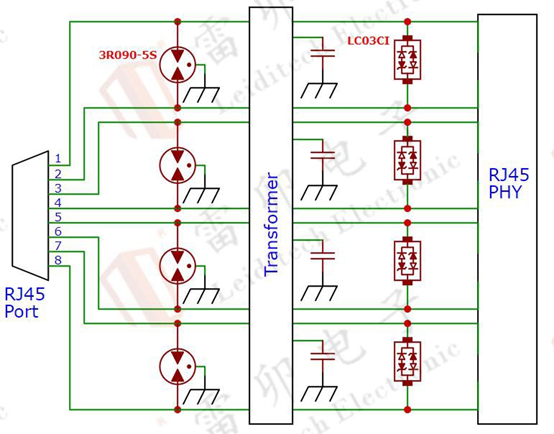

上海レイシン推奨モデル:LC03C1(3.3V、双方向、1 PF、SOD-323パッケージ)GDT 3R090-5S(90V双方向1.5PF三極直径5MMパッケージ)

ギガビットネットワーク統合雷保護上海雷保護スキームをお勧めします

スキームの利点:屋外1000Mメッシュサージ保護のために、このスキームは、第2レベルの保護、信頼性の高い動作、信号の高温整合性を保証し、IEC61000-4-2、グレード4、接触放電30kV、空気放電30kVを満たしています。 IEC61000-4-5 10/700μs、40Ω、6kV、±5回。

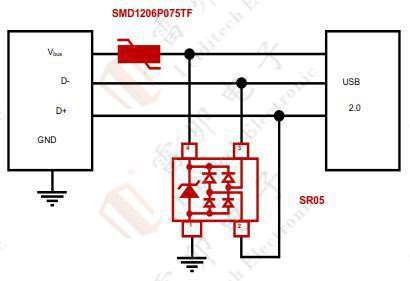

USB2.0静電気上海雷は、次

の保護スキームの利点をお勧めします:USB2.0は500Mbpsの伝送速度を提供し、このスキームは、単一のデバイス保護、省スペース、信号整合性を確保し、IEC61000-4-2、レベル4、接触放電20kV、Vbus過電流要件などの空気放電20kV、PTC保護が必要です。


上海レイユアン推奨モデル:SR05(5V、一方向、1.2PFSOT-143パッケージ)SMD1206P075TF(0.75A、0.07Ω、6V、SMD、1206パッケージ)SIMカード静電上海サンダーは、次の保護

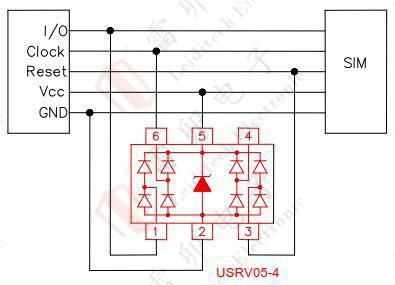

上海レイシン推奨モデル:USRV05-4(5、一方向、0.5PF、SOT-26パッケージ)

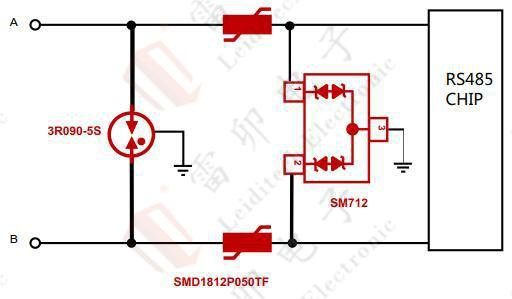

RS485サージ上海レイユは、以下の保護スキームをお勧めします
上海レイシン推奨モデル:SM712(7V/12V、双方向、45PF、SOT-23パッケージ) SMD1812P050TF(0.5A 0.15Ω 15V、SMD1812パッケージ)3R090-5S(90V 1.5PF、三極直径5MM)

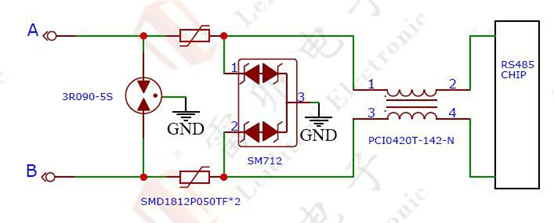

 RS485サージフィルタ保護上海レイユは、次の


上海レイシン推奨モデル:SM712(7V/12V、双方向45PF、SOT-23パッケージ)

SMD1812P050TF (0.5A 15V 0.15Ω SMD1812パッケージ)

3R090-5S(90V 1.5PFトライポーラ直径5MMパッケージ)

PCI0420T-142-N(サイズ:4.7*4.5*2.0mm抵抗値:1400Ω 0420パッケージ)
上海レイユアンは、インテリジェントゲートウェイの継続的な安全と正常な動作を確保するために、電磁両立性の落雷防止および静電気保護スキームの完全なセットを設計しました。
