DO-218 ABパッケージZ 5 W 27 VシリーズTVS国産代替

1.Z 5 W 27 Vなどの応用の場合

これらの材料は主に電子システムの過電圧保護に応用され、車規シリーズTVS製品に属している。

たとえば、

1）自動車用電子システム

2）商業電子システム

3）工業電子システム

4）通信、コントローラ、測定機器などに用いる

2.なぜZ 5 W 27 Vなどを適用するのか

1）優れたクランプ電圧特性、放電負荷LOAD DUMPなどのあらゆるタイプのサージから電子システムを保護する。

2）負荷傾倒サージを吸収する能力に耐えることができる高サージ電力。

3）急峻なサージを吸収することができる。

3.Z 5 W 27 Vなどいくつかの生産停止

あるサイトではZ 4 W 27 V/Z 5 W 27 V、Z 5 W 27 VC、Z 5 W 37 V、/Z 6 W 27 V/Z 8 W 27 V、Z 8 W 37 Vが生産停止になっていることが分かった。

4.上海雷卯SM 5 S/SM 8 SはZ 5 W 27 Vシリーズの製品に取って代わることができる

上海雷卯DO-218 ABシリーズSM 5 S/SM 8 Sは主に電圧が高すぎたり低すぎたりすることによる損害から電子機器を保護するために使用されている。

SM 5 S/SM 8 S TVSは回路中の過電圧保護と静電放電保護に広く応用されている。主な役割は次のとおりです。

1）過電圧保護：回路中に電圧が突然変異したり、高すぎる場合、TVSは迅速に応答して余分なエネルギーを地面に誘導して、後続の電子部品を高電圧の破壊から保護することができる。これにより、回路基板やICチップなどの部品の損傷を防ぐことができます。

2）静電放電保護：人体の静電又は他の外部静電源が電子機器に接触すると、過渡電圧の上昇を招き、機器に損害を与える可能性がある。TVSは低抵抗経路を提供し、静電エネルギーを迅速に地面に導き、静電放電による損傷から設備を保護することができる。

総じて言えば、SM 5 S/SM 8 SシリーズTVSは過電圧と静電放電から電子機器を保護する役割を果たし、機器の正常な動作と信頼性を保証する。

そのため、Z 5 W 27 Vなどいくつかの停止部品の代わりに上海雷卯SM 5 S/SM 8 Sシリーズを使用することができるだろう。

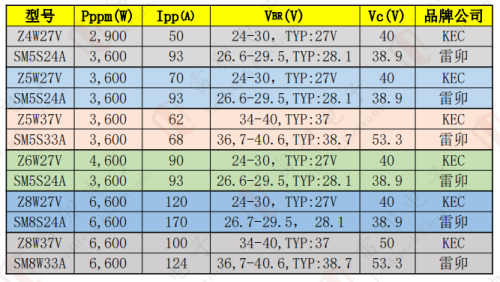

以上の表、同じ色はKECと上海雷卯の同じ型番の対比を表している

同色には同じPppmの対応モデルがあり、上海雷卯電流はより高く、Vcはより低く、電力はより高いことがわかる。

たとえば、

SM 5 S 24 AはZ 4 W 27 Vに代わり、雷卯のIppは93 A、Z 5 W 27 Vは50 A、S 5 S 24 AのVcは38.9 V、Z 5 W 27 Vは40 V、

SM 5 S 24 AはZ 5 W 27 Vに代わり、雷卯のIppは93 A、Z 5 W 27 Vは70 A、S 5 S 24 AのVcは38.9 V、Z 5 W 27 Vは40 V、

SM 5 S 33 AはZ 5 W 37 Vに代わり、雷卯のIppは68 A、Z 5 W 27 Vは62 A、S 5 S 33 AのVcは53.3 V、

SM 5 S 24 AはZ 6 W 27 Vに代わり、雷卯のIppは93 A、Z 5 W 27 Vは90 A、S 5 S 24 AのVcは38.9 V、Z 6 W 27 Vは40 V、

Z 8 W 27 Vの代わりにSM 8 S 24 A、雷卯のIppは170 A、Z 8 W 27 Vは120 A、SM 8 S 24 AAのVcは38.9 V、Z 8 W 27 Vは40 V、

SM 8 S 33 AはZ 8 W 27 Vに代わり、雷卯のIppは124 A、Z 5 W 27 Vは100 A、SM 8 S 33 AのVcは53.3 V、Z 8 W 27 Vは50 V、

また電流を参考にして、上海雷卯は高出力の代わりに表示された低電力を使うことができるようだ。例えば、Z 6 W 27 Vの代わりにSM 5 S 24 A、Z 6 W 27 Vは4600 W、SM 5 S 24 Aは3600 W、なぜ代替できるのか。

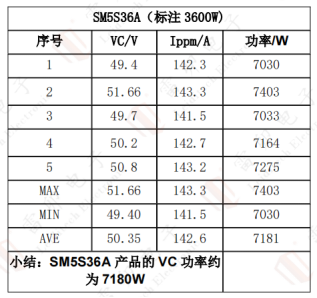

実際、上海雷卯SM 5 Sシリーズの電力実測データは仕様書の表示よりずっと高い。

実測データは7180 Wなので、安心して代替できます。

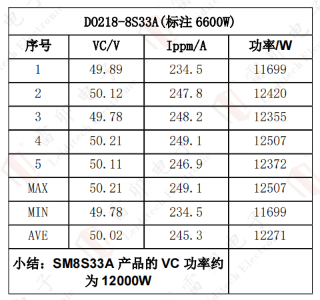

上海雷卯SM 8 S実測データ：

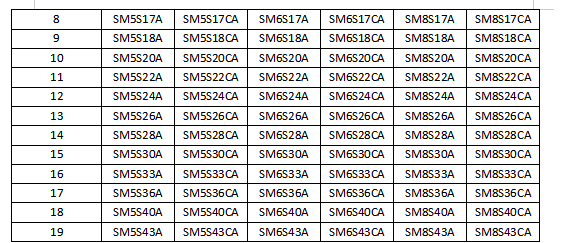

5. 上海雷卯DO-218 ABパッケージは以下の型番にすることができる：
